Zacznijmy od rozłożenia obiektu na czynniki pierwsze.
W przestrzeni 3D możemy określić położenie pewnego punktu

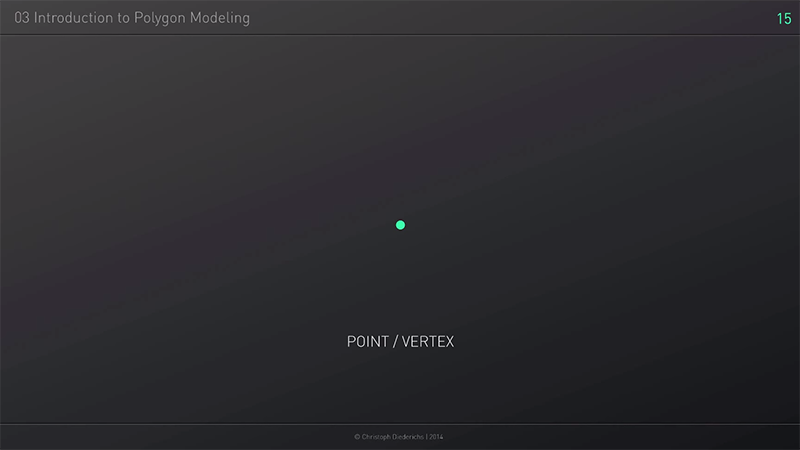

Jest to VERTEX, element składowy który możemy przemieszczać

Kiedy dodamy dowolny drugi VERTEX w przestrzeni, tworzy się między nimi odcinek (matematyka ze szkoły podstawowej).

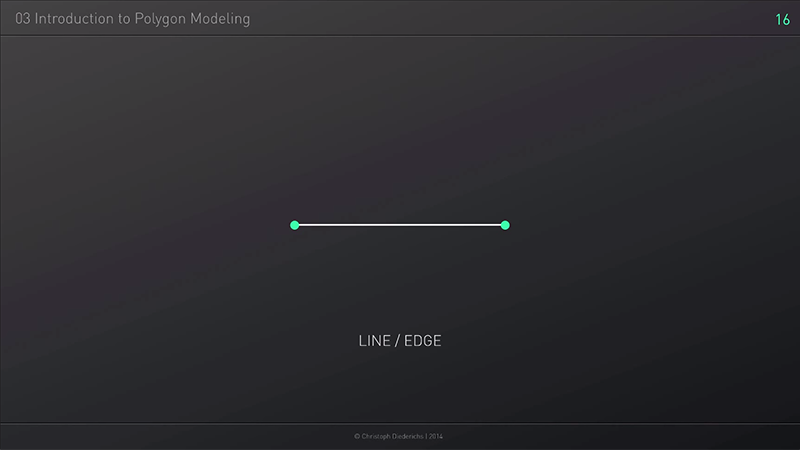

Tworzy się linia tzw. EDGE. Odcinek ten jest kolejnym elementem który możemy edytować

Duplikując daną linię i łącząc ze sobą dwie linie, tworzy się pewna powierzchnia.

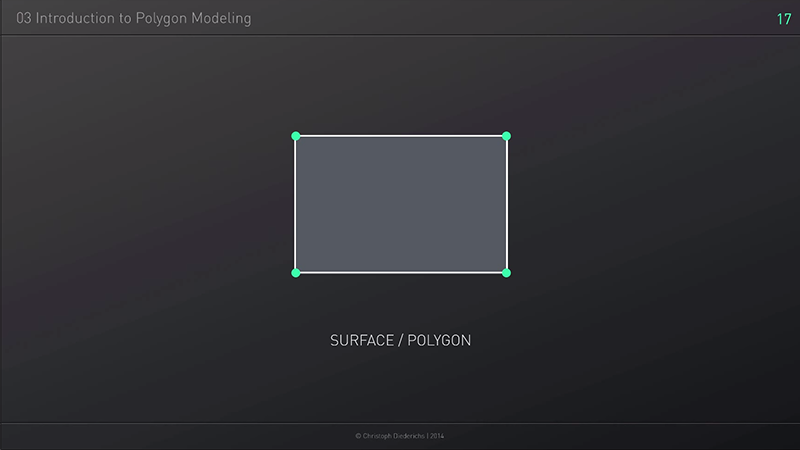

Jest to kolejny element składowy który możemy przemieścić tzw. POLYGON

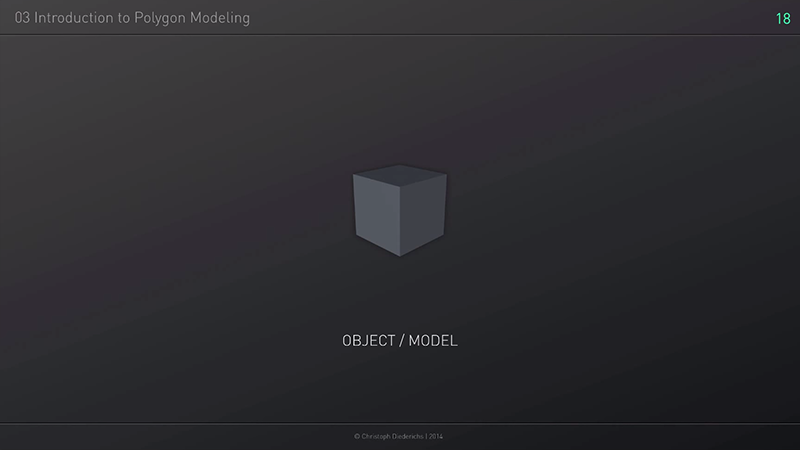

W końcu z czterech takich powierzchni (bądź dowolnej liczby) jesteśmy w stanie stworzyć figure geometryczną.

Określony w ten sposób obiekt składa się z tych wszystkich składowych które możemy edytować każde z osobna.

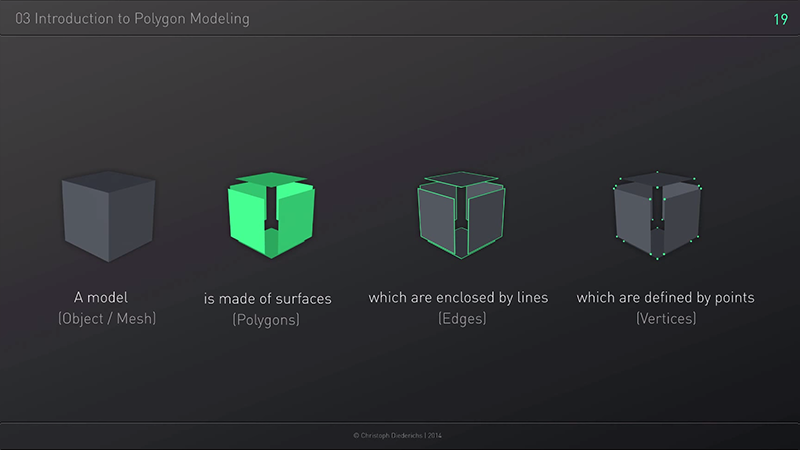

Możemy to bardzo obrazowo zrozumieć z poniższego obrazka

Możemy teraz wyznaczyć podstawowe różnice między obiektami parametrycznymi a polygonowymi.

Obiekt parametryczny służy do tworzenia krztałtów podstawowych/niezłożonych i prostych. Możemy go edytować dowolnie za pomocą wartości mierzonych w cm (bądź dowolnie wybranej innej jednostki).
Oczywistym ograniczeniem jest oczywiście wszelkiego rodzaju deformacja pierwotnego kształtu obiektu. Nie możemy np. przechylić dowolnej ściany obiektu, gdyż nie mamy dostępu do osobnych jego punktów.

Żeby tego dokonać musimy stworzony przez nas obiekt skonwertować na obiekt polygonowy.


Otwórzmy program Cinema4D. Zacznijmy od stworzenia prostego obiektu np. sześcianu.

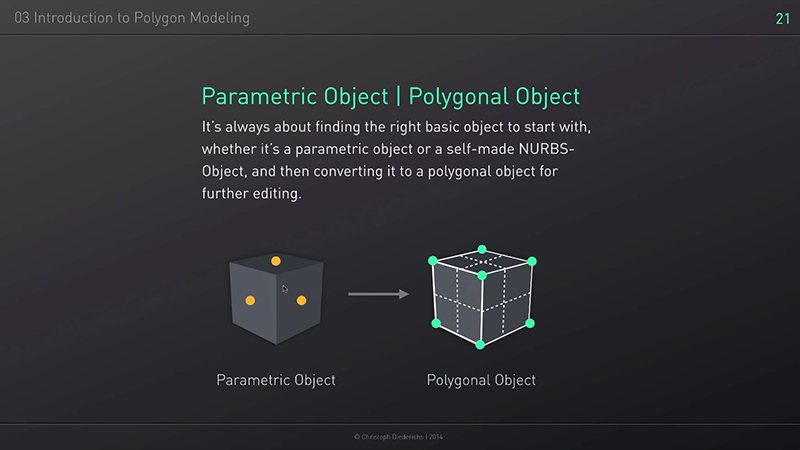

Zwróćmy uwagę na wektory które posiada (żółte kropki) Służą one do edycji rozmiarów obiektu.

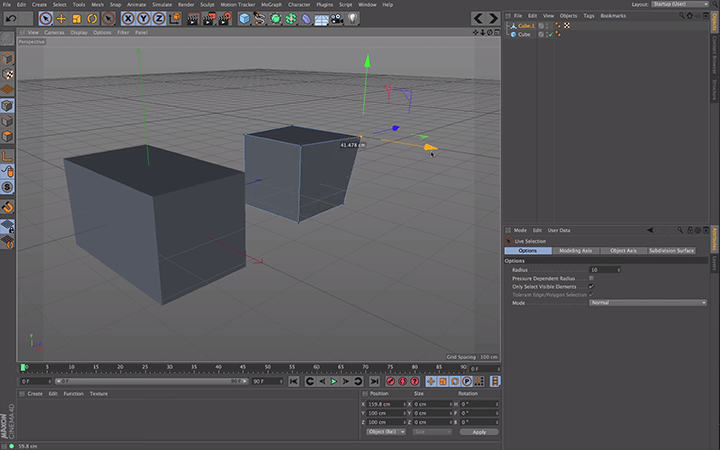

Dla porównania stwórz nowy sześcian. Teraz aby przejść do kompleksowej edycji zaznaczamy obiekt i konwertujemy do postaci polygonowej.
Robimy to za pomocą narzędzia [Make editable]

Pamiętaj że jest to nieodwracalna czynność!
Teraz za pomocą narzędzi selekcji możemy przemieszczać dowolne punkty obiektu.

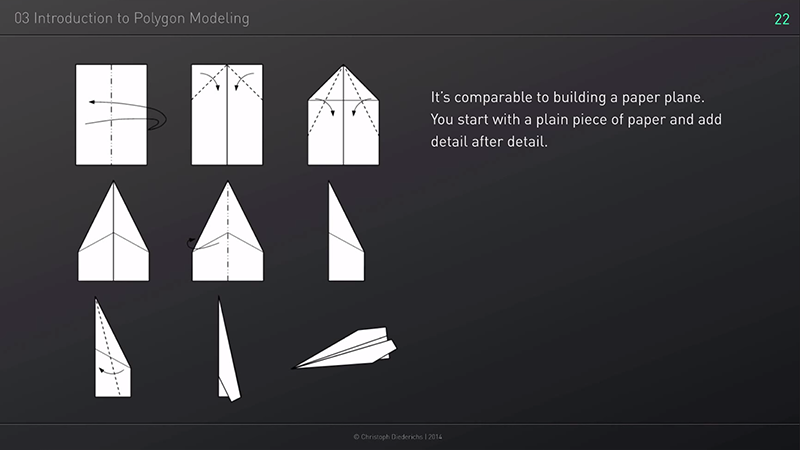

Proces tworzenia obiektu za pomocą polygonów możemy porównać do tworzenia papierowego samolotu.

Z jednej powierzchni, którą po kolei odpowiednio zaginamy tworząc nowe KRAWĘDZIE i PUNKTY tworzymy złożony samolot.

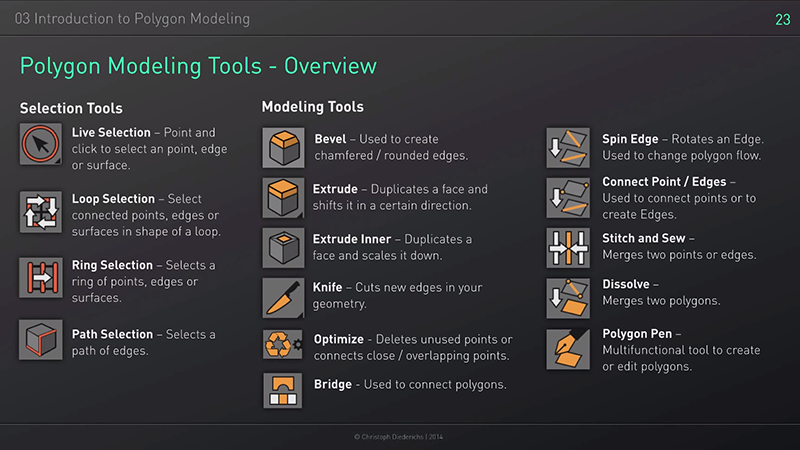

Daną siatkę możemy edytować za pomocą podstawowych narzędzi:

Polecam wypróbować je wszystkie na własną rękę

Teraz kiedy rozumiemy już zasadę działania modelowania polygonowego, możemy wykonywać złożone obiekty szybki i przystępny sposób.
Dobrym połączeniem narzędzi są finkcje; Extrude i Extrude inner.
Używając je naprzemiennie, w prosty sposób możemy stworzyć wgłębienie (onko) lub wydłużać obiekt.

PODSUMOWANIE:

• Modelowanie polygonowe jest stosunkowo trudne ale za jego pomocą możemy stworzyc dowolny kształt.
• Aby uzyskać dostęp do edycji polygonów, konieczna jest jego konwersja.
• Mamy możliwość pracy na trzech płaszczyznach: punktach, krawędziach i powierzchniach.
